TrackControl-AGRO


TrackControl-AGRO

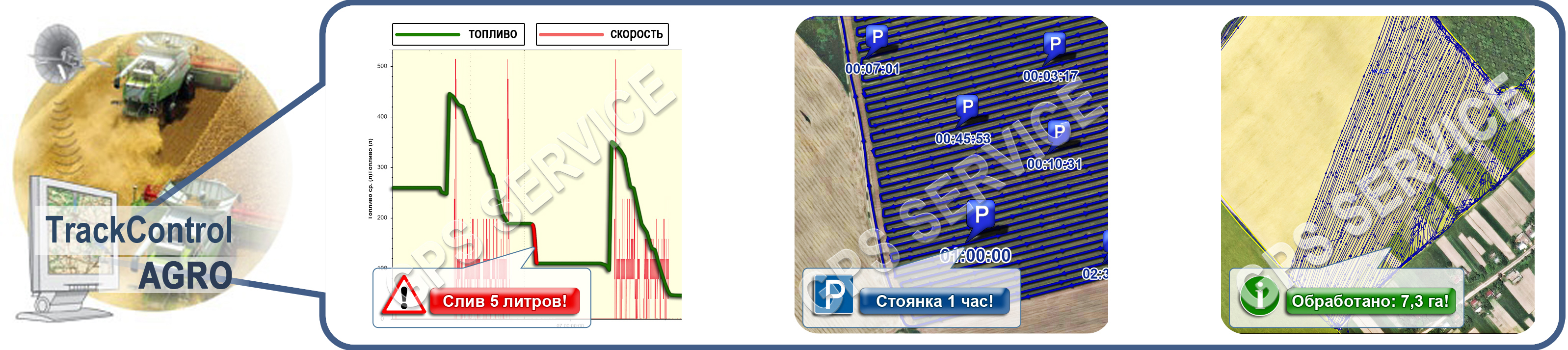

TrackControl-AGRO предназначен для контроля выполнения и анализа полевых работ, выполняемых разнообразной сельскохозяйственной техникой.

TrackControl-AGRO является программной надстройкой к основному диспетчерскому ПО TrackControl.

    Перечень реализованных функций модуля AGRO:

  • Контроль местоположения и маршрутов передвижения всей техники;
  • Контроль расхода топлива (расход в движении, расход на стоянках, расход во время выполнения работ на полях, средний расход на 100 км, средний расход на 1 гектар обработанной площади), место, время и объем заправок и сливов;
  • Контроль времени въезда на поле и выезда с поля, времени выполнения полевых работ, простоев на полях;
  • Контроль использования навесного оборудования;
  • Идентификация водителей;
  • Контроль скоростных режимов;
  • Расчет площади обработанных участков полей;
  • Получение разнообразных отчетов о фактическом пробеге, расходе топлива, объеме выполненных работ и т.д.;

TrackControl-AGRO

Расчёт площади обработанных участков

TrackControl-AGRO

Расчёт площади обработанных участков

Наличие специальных справочных разделов позволяет выполнить начальную настройку программного модуля с учетом специфики каждого хозяйства:
- Справочник контрольных зон. Позволяет создать географические зоны, которые соответствуют контурам полей, посевных угодий, территорий хозяйств, мех. бригад и т.д.

Справочник полей. Поля предназначены для учета работ, производимых сельхозтехникой. Модуль AGRO позволяет расчитывать ряд характеристик с учетом пребывания сельхозтехники в пределах полей и вне их. В частности, обработанную площадь, время въезда и выезда, расход топлива и т.д.

Поля в модуле AGRO могут быть двух типов:
1. Поля, привязанные к контрольным зонам (основной);
2. Поля, не имеющие привязки к контрольным зонам.

Первый тип является основным.

Для контроля работы сельхозтехники на чужих полях, для которых нет карт и нет возможности нанести их в виде контрольных зон существует возможность создания полей без привязки к контрольным зонам.

Работу на таких полях можно учитывать, если указывать в нарядах на полевые работы интервалы времени, когда техника находилась на чужих полях с указанием названий полей. В этом случае во всех отчетах, которые генерирует модуль будет указано время и место работы техники на чужих полях.

- Справочник Групп полей. Предназначены для группировки списка полей по территориальному или какому-нибудь другому признаку.

TrackControl-AGRO

Электронная картография полей

- Справочник навесного оборудования. Используется при формировании нарядов на полевые работы и для расчета обработанной площади.

    Справочник Навесного оборудования имеет следующие поля:
  • Название навесного оборудования;
  • Ширина захвата навесного оборудования - ширина рабочего инструмента, использующаяся при расчете обработанной площади;
  • Идентификатор - уникальный трехзначный код, предназначенный для автоматической идентификации навесного оборудования при навесе его на ТС. Предоставляется поставщиком системы;
  • По отельному заказу могут быть добавлены другие справочники, которые позволят максимально адаптировать учетную часть программы  к требованиям Клиента. Такие как: справочник культур, справочник расценок и т.д.

    КОНТРОЛЬ ВЫПОЛНЕНИЕ РАБОТ

    Наряд на полевые работы является основным документом модуля AGRO. В наряде собрана полная информация (более 50 параметров) о фактической работе данной единицы техники за данные сутки.

    В наряде учитывается смена водителей и смена навесного оборудования в течение суток.

    TrackControl-AGRO

    Окно «Наряд на полевые работы»

    Наряд содержит несколько групп основных отчетов:
    1. Пробег.
    Табличный отчет вкладки "Пробег" содержит следующие колонки:

     Название  Значение для участков движения внутри полей  Значение для участков движения вне полей
     Поле
     Группа полей  Группа, к которой относится поле  нет
     Поле  Название поля, в котором находилось ТС  нет
     Площадь
     Время
     Въезд  время въезда в поле  время начала движения вне поля
     Выезд  время выезда с поля  время окончания движения вне поля
     Время работ  (время выезда) - (время въезда)  (время окончания) - (время начала)
     Время движения  время движения ТС в пределах поля в данном временном интервале  время движения ТС вне поля в данном временном интервале
     Время стоянок  время стоянок ТС в пределах поля в данном временном интервале  время стоянок ТС вне поля в данном временном интервале
     Моточасы  Время работы двигателя в данном временном интервале (вычисляется только если подключен датчик оборотов двигателя).
     Работа
     Водитель  ФИО водителя. Если установлена система идентификации водителя, данные поступают от датчика идентификации. Если нет - из справочника ТС (меню Сервис - Справочники). Значения могут быть изменены вручную на вкладке "Управление"
     Агрегат  Название навесного/прицепного агрегата. Если установлена система идентификации навесного оборудования, данные поступают от датчика идентификации. Если нет - ширина захвата для вычисления обработанной площади берется из справочника навесного оборудования для инстумента, имеющего признак "Использовать по умолчанию для нарядов". Виды навесного оборудования и время работы могут быть изменены вручную на вкладке "Управление"
     Ширина, м  Ширина захвата навесного оборудования
     Пройденный путь, км  Общий пробег в пределах поля в данном временном интервале  Общий пробег вне поля в данном временном интервале
     Обработано по пробегу, га  Обработанная площадь = (Ширина захвата) * (Пройденный путь)  нет
     Обработано по контуру, га  Обработанная площадь = Ширина захвата * Пройденный путь
    (в гектарах) - Площадь перекрытия
     нет
     Средняя скорость, км/ч  Средняя скорость = Пройденный путь / Время движения

    2. Контроль расхода топлива

    Табличный отчет вкладки "Топливо (ДУТ)" содержит следующие колонки:

     Название  Значение для участков движения внутри полей  Значение для участков движения вне полей
     Поле  Название поля, в котором находилось ТС  нет
     Водитель  ФИО водителя. Если установлена система идентификации водителя, данные поступают от датчика идентификации. Если нет - из справочника ТС (меню Сервис - Справочники). Значения могут быть изменены вручную на вкладке "Управление"
     Пройденный путь, км  Общий пробег в пределах поля в данном временном интервале  Общий пробег вне поля в данном временном интервале
     Въезд  время въезда в поле  время начала движения вне поля
     Выезд  время выезда с поля  время окончания движения вне поля
     Топлива в начале, л  Объем топлива в баке в начале данного временного периода
     Заправлено, л Объем заправленного топлива за данный временной период (на основании отчета "Заправки/Сливы")
     Слито, л Объем слитого топлива за данный временной период (на основании отчета "Заправки/Сливы")
     Топлива в конце, л Объем топлива в баке в конце данного временного периода
     Общий расход, л  Общий расход = (Топлива в начале) + (Заправлено) - (Топлива в конце)
     Средний расход, л/га  Средний расход = (Общий расход) / (Обработанная площадь по пробегу)  нет
     Средний расход, л/моточас  Средний расход = (Общий расход) / (Моточасы)
    3. Визуальный отчет выполнения работ

    Предназначен для наглядного анализа работы в течение суток.



    TrackControl-AGRO




    Таблица имеет следующие поля:

     Название  Значение для участков движения внутри полей Значение для участков движения вне полей
     Поле  Название поля, в котором находилось ТС  нет
    Водитель
    ФИО водителя. Если установлена система идентификации водителя, данные поступают от датчика идентификации. Если нет - из справочника ТС (меню Сервис - Справочники). Значения могут быть изменены вручную на вкладке "Управление"
     Въезд  время выезда в поле
     время начала двмжения вне поля
     Выезд   время выезда с поля  время окончания движения вне поля
     Время  Интервал между временем въезда и временем выезда
     Вид  работы  Вид полевых работ выполненный на данном участке. Выбирается пользователем из списка. Список формируется на основании справочника "Виды работ".  нет
     Путь, км  Общий пробег в пределах поля в данном временном интервале  Общий пробег вне поля в данном временном интервале
     Ширина, м  Ширина захвата инструмента, работавшего на этом участке.

    Слева на карте наряда отображена карта, на которой показан весь трек данного ТС за данные сутки. Также здесь показаны поля, на которых работала техника. Кроме трека, зеленым цветом показана полоса захвата инструмента. Она изображена с наложением: более темные оттенки зеленого соответствуют участкам перекрытия обработки. Это позволяет более детально проанализировать качество выполнения полевых работ. При этом следует помнить, что погрешность определения координат по данным GPS может достигать 10 м, хотя обычно не превышает +/- 5 м.

    ВНИМАНИЕ!

    Программный модуль TrackControl-AGRO является адаптивным. И может быть изменен или доработан под конкретные требования Клиента.
